FK008-III प्लास्टिक बुने हुए वाल्व बोरी बनाने की मशीन: तकनीकी मापदंड और फ़ैक्टरी सेटअप गाइड

पीपी बुने हुए वाल्व बोरी लाइन की योजना बना रहे पैकेजिंग संयंत्रों के लिए, बोरी बनाने की मशीन अंतिम कड़ी है जो योग्यता दर, उत्पादन और इकाई लागत निर्धारित करती है। FK008-III प्लास्टिक बुने हुए वाल्व बोरी बनाने की मशीनज़ियामेन गचन ग्रुप द्वारा विकसित, यह तीसरी पीढ़ी का फुल-सर्वो मॉडल है जिसे उज़्बेकिस्तान, सऊदी अरब और चीन के कई बड़े विनिर्माण केंद्रों सहित दुनिया भर में 50 से अधिक परियोजनाओं द्वारा चुना जा चुका है। यह गाइड मशीन के सत्यापित तकनीकी मापदंडों, इसके लिए आवश्यक कारखाने के स्थान और सुविधाओं, परियोजना कार्यान्वयन प्रक्रिया और खरीदारों द्वारा खरीद से पहले पूछे जाने वाले सबसे आम सवालों के जवाब संकलित करता है।

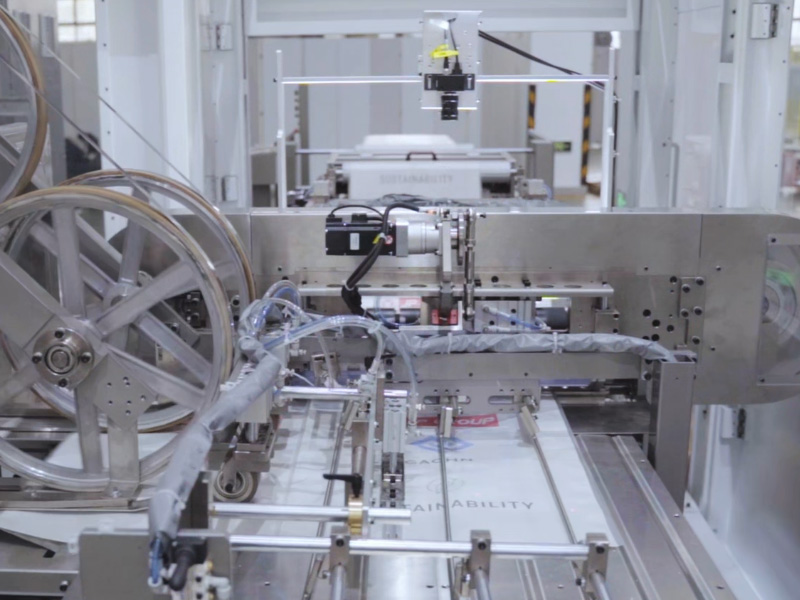

प्लास्टिक बुने हुए वाल्व बोरियों के लिए तीसरी पीढ़ी की फुल-सर्वो मशीन

FK008-III एक स्वतंत्र गाचन डिज़ाइन है जो अपने पेटेंट द्वारा संरक्षित है, इसलिए ग्राहक बिना किसी उल्लंघन की चिंता के इसका उपयोग कर सकते हैं। इसमें श्नाइडर पीएलसी और सर्वो ड्राइव पर आधारित एक पूर्ण सर्वो नियंत्रण प्रणाली है, जो उच्च गति पर भी गतिशील त्रुटि को 0.01 मिमी से कम रखती है। द्विभाषी मानव-मशीन इंटरफ़ेस पैरामीटर सेटिंग्स, त्रुटि चेतावनियाँ और उत्पादन गणना प्रदर्शित करता है, जिससे सामान्य कर्मचारी उच्च कुशल तकनीशियनों पर निर्भर रहने के बजाय 1-2 दिनों के प्रशिक्षण के बाद इसका संचालन सीख सकते हैं।

बैग की विशिष्टताएँ और लागू उद्योग

यह मशीन मुख्य रूप से 10 किलोग्राम से 50 किलोग्राम तक के तैयार पैकेज वजन के लिए पीपी बुने हुए सिंगल-लेयर कोटेड वाल्व बोरे बनाती है, जिसमें बोरे का सामान्य वजन 75 ग्राम ± 2 ग्राम होता है। समर्थित विनिर्देश सीमा इस प्रकार है:

बैग की चौड़ाई (W1): 300-620 मिमी

बैग की लंबाई (L1): 360-750 मिमी

आंतरिक वाल्व की चौड़ाई (W3): 80-200 मिमी

बाहरी वाल्व की चौड़ाई (W4): 130-300 मिमी

यह पीपी और एचडीपीई बुने हुए कपड़ों को संसाधित करता है, जिसमें बेहतर नमी संरक्षण के लिए पीई-लेमिनेटेड सामग्री भी शामिल है। ये आकार रसायन, सीमेंट, अनाज और निर्माण सामग्री उद्योगों की मानक पैकेजिंग आवश्यकताओं को पूरा करते हैं, और मशीन को विभिन्न क्षेत्रों में कच्चे माल की विशेषताओं और उत्पादन मानकों के अनुसार अनुकूलित किया गया है।

उत्पादन, परिशुद्धता और निरंतर संचालन

FK008-III मशीन 110-120 बैग प्रति मिनट की स्थिर उत्पादन गति बनाए रखती है। इसका धूल-रोधी और वोल्टेज-उतार-चढ़ाव-रोधी डिज़ाइन -20°C से 60°C तक के तापमान में संचालन को सक्षम बनाता है, जिसमें विफलता दर 0.5% से कम है और यह बिना किसी निर्धारित रुकावट के 30 दिनों तक लगातार चल सकती है। बड़े पैमाने पर उत्पादन करने वाले संयंत्रों के लिए, गति और स्थिरता का यह संयोजन बैग बनाने वाले स्टेशन को एक विश्वसनीय और बाधा-मुक्त कड़ी बनाता है।

पेटेंटकृत प्रक्रियाएं जो सामग्री और ऊर्जा लागत को कम करती हैं

दो पेटेंट किए गए डिज़ाइन बिंदु प्रत्येक बैग की लागत को सीधे तौर पर कम करते हैं। पहला, पेटेंट की गई बॉटम सीलिंग तकनीक में संकीर्ण बॉटम ओवरलैप वाली सिंगल-साइडेड फिल्म का उपयोग किया जाता है, जिससे प्रत्येक 500 बैग पर लगभग 1 अमेरिकी डॉलर की कच्चे माल की बचत होती है - यानी 30 मिलियन बैग की वार्षिक क्षमता वाली एक लाइन पर लगभग 60,000 अमेरिकी डॉलर प्रति वर्ष की बचत। दूसरा, वेक्टर फ्रीक्वेंसी कन्वर्जन मोटर की ऊर्जा खपत को 10-30% तक कम करता है, और मशीन निष्क्रिय होने पर स्वचालित रूप से स्टैंडबाय मोड में चली जाती है, जबकि भारी लोड के तहत दबाव को बुद्धिमानी से बढ़ाती है।

पेटेंटकृत त्रिकोणीय बैग खोलने की तकनीक एक और प्रमुख विशेषता है। बार-बार संपर्क से घिसने वाले सक्शन कपों के बजाय, मशीन वैक्यूम नेगेटिव प्रेशर से बैग का मुंह बनाती है। यह संपर्क रहित तरीका बैग को तेजी से और अधिक स्थिर रूप से खोलने में मदद करता है, और आसानी से घिसने वाले पुर्जों को बदलने की आवश्यकता को लगभग 90% तक कम कर देता है।

एआई विज़ुअल इंस्पेक्शन और श्रम बचत

FK008-III को सुसज्जित किया जा सकता है एआई दृश्य निरीक्षण प्रणाली यह प्रणाली दो प्रकार के दोषों को कवर करती है: आधार कपड़े के दोष (गोल धागे, छेद, मोटे धागे, जोड़, खरोंच) और बैग बनाने के दोष (नीचे के स्टिकर का गलत संरेखण, स्टिकर का मुड़ना, कोनों का गायब होना, अपूर्ण सीलिंग)। यह प्रणाली मैन्युअल मार्किंग के बिना ही दोषों की पहचान करती है, जिससे त्रुटि-नकारात्मक दर 0.05% तक कम हो जाती है — जो मैन्युअल निरीक्षण से तीन गुना अधिक सटीक है — और प्रक्रिया अनुकूलन के लिए वास्तविक समय में दोष डेटा को ट्रैक करती है।

एआई प्रणाली लागू होने से एक ऑपरेटर एक ही समय में 3-4 मशीनों का संचालन कर सकता है, जिससे प्रति उत्पादन लाइन प्रति वर्ष श्रम लागत में लगभग 240,000-360,000 आरएमबी की कमी आती है। विदेशों में स्थित उन संयंत्रों के लिए जहां कुशल ऑपरेटरों की कमी है, इससे वेतन और प्रशिक्षण दोनों का बोझ सीधे तौर पर कम हो जाता है।

कारखाने के लिए स्थान, बिजली और उपयोगिता संबंधी आवश्यकताएँ

स्थापना से पहले, ग्राहकों को निम्नलिखित मानक विन्यास के अनुसार साइट तैयार करनी चाहिए:

एक मशीन का क्षेत्रफल: लगभग 12 मीटर लंबा x 7.5 मीटर चौड़ा x 2.5 मीटर ऊंचा

संपूर्ण उत्पादन लाइन भवन का अनुशंसित आकार: उपकरण और सामग्री प्रबंधन क्षेत्र सहित कम से कम 85 मीटर x 60 मीटर होना चाहिए।

विद्युत आपूर्ति: 380 वोल्ट त्रि-चरण पांच-तार, कुल शक्ति 150 किलोवाट, परिचालन शक्ति 60 किलोवाट

शीतलन जल: 0.6 घन मीटर प्रति घंटा प्रवाह

संपीड़ित वायु: 6-7 बार, 3 घन मीटर प्रति मिनट

ये औद्योगिक संयंत्रों की सामान्य परिस्थितियाँ हैं। ग्राहक इन्हें पहले से तैयार कर सकते हैं और परियोजना नियोजन के दौरान गाचन इंजीनियरों से विवरण की पुष्टि कर सकते हैं।

संपूर्ण परियोजना कार्यान्वयन और बिक्री पश्चात सहायता

गाचन प्रत्येक FK008-III परियोजना को कारखाने से लेकर पहले उत्पादन चरण तक सहायता प्रदान करता है:

शिपमेंट से पहले 100% पूर्ण मशीन परीक्षण, निर्यात-मानक समुद्री पैकेजिंग और सीमा शुल्क निकासी सहायता के साथ।

8 पेशेवर तकनीशियन ऑन-साइट सेवा प्रदान करते हैं; स्थापना, चालू करना और परीक्षण उत्पादन आगमन के 30 दिनों के भीतर पूरा हो जाता है।

स्वीकृति से पहले उत्पाद की योग्यता दर सहमत स्तर तक पहुंचने तक परीक्षण उत्पादन मापदंडों को अनुकूलित किया जाता है।

द्विभाषी संचालन मैनुअल और वीडियो ट्यूटोरियल, साथ ही स्थानीय टीमों के लिए व्यावहारिक सिद्धांत और अभ्यास प्रशिक्षण।

12 महीने की पूर्ण मशीन वारंटी (विद्युत और यांत्रिक), 3 वर्षों के भीतर मुफ्त विद्युत नियंत्रण प्रणाली अपग्रेड और खराबी संबंधी पूछताछ के लिए 24 घंटे की प्रतिक्रिया।

निष्कर्ष

चाहे कोई संयंत्र नई वाल्व बोरी उत्पादन लाइन का निर्माण कर रहा हो या मौजूदा बोरी बनाने वाले उपकरणों को अपग्रेड कर रहा हो, FK008-III प्लास्टिक बुने हुए वाल्व बोरी बनाने की मशीन गति, सटीकता, सामग्री की बचत और बुद्धिमान निरीक्षण का प्रमाणित संयोजन प्रदान करता है। ड्राइंग, सर्कुलर वीविंग, कोटिंग और प्रिंटिंग से लेकर बैग बनाने तक के संपूर्ण लाइन समाधानों के साथ - 200 से अधिक राष्ट्रीय पेटेंटों द्वारा समर्थित - गैचन प्रत्येक ग्राहक के क्षमता लक्ष्य के अनुरूप उपकरण की योजना बना सकता है, उसे वितरित कर सकता है और चालू कर सकता है। उपकरण चयन सलाह, क्षमता गणना और विस्तृत कोटेशन के लिए गैचन से संपर्क करें।

अक्सर पूछे जाने वाले प्रश्न

FK008-III किस प्रकार के वाल्व बैग का उत्पादन कर सकता है?
FK008-III मुख्य रूप से 10 किलोग्राम से 50 किलोग्राम तक के तैयार पैकेज वजन के लिए पीपी बुने हुए एकल-परत लेपित वाल्व बोरी का उत्पादन करता है, जिसमें बोरी का विशिष्ट वजन 75 ग्राम ± 2 ग्राम होता है।

यह मशीन कितने साइज के बैग सपोर्ट करती है?
बैग की चौड़ाई (W1) 300-620 मिमी, बैग की लंबाई (L1) 360-750 मिमी, आंतरिक वाल्व की चौड़ाई (W3) 80-200 मिमी, और बाहरी वाल्व की चौड़ाई (W4) 130-300 मिमी।

मशीन की उत्पादन गति और स्थिरता क्या है?
यह 110-120 बैग प्रति मिनट की स्थिर गति से चलता है, जिसमें गतिशील त्रुटि 0.01 मिमी से कम, विफलता दर 0.5% से कम और 30 दिनों तक लगातार काम करने की क्षमता होती है।

FK008-III को किन कच्चे माल की आवश्यकता होती है?
यह लाइन 3.5-5.0 ग्राम/10 मिनट (230°C) के एमएफआई वाले पीपी ड्राइंग ग्रेड मटेरियल और 18-40 ग्राम/10 मिनट के एमएफआई वाले पीपी कोटिंग ग्रेड मटेरियल, या 85% पीपी + 15% एलडीपीई मिश्रण के लिए डिज़ाइन की गई है। गैचन ग्राहक के कच्चे माल के नमूनों के अनुसार मशीन की सेटिंग्स को समायोजित करता है।

FK008-III को स्थापित करने के लिए फैक्ट्री में किन उपकरणों की आवश्यकता होती है?
380 वोल्ट की तीन-फेज पांच-तार वाली विद्युत आपूर्ति (कुल 150 किलोवाट, परिचालन क्षमता 60 किलोवाट), 0.6 घन मीटर/घंटा की शीतलन जल प्रवाह दर और 3 घन मीटर/मिनट की दर से 6-7 बार का संपीड़ित वायु। मशीन का क्षेत्रफल लगभग 12 मीटर x 7.5 मीटर x 2.5 मीटर है।

क्या एआई विजुअल इंस्पेक्शन सिस्टम मानक है?
यह एक वैकल्पिक मॉड्यूल है। सक्षम होने पर, यह आधार कपड़े और बैग बनाने में होने वाली खामियों का पता 0.05% जितनी कम त्रुटि दर के साथ लगाता है और एक ऑपरेटर को 3-4 मशीनों का प्रबंधन करने की सुविधा देता है।
