एज मूविंग मशीन

एज मूविंग मशीन

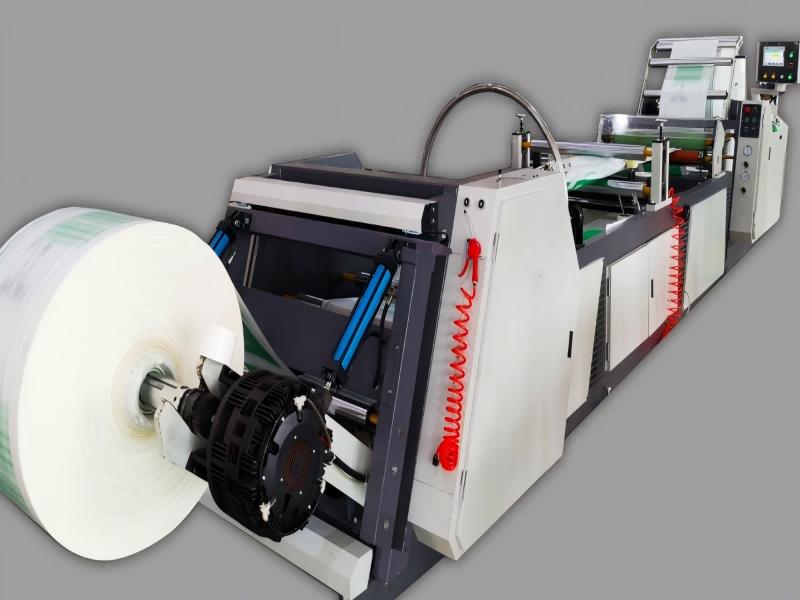

पैकेजिंग निर्माण के क्षेत्र में, सटीक शिफ्ट नियंत्रण और स्थिर वाइंडिंग तकनीक बैग निर्माण की गुणवत्ता सुनिश्चित करने के लिए मूलभूत हैं। GC650 डिस्प्लेसमेंट यूनिट सर्वो ड्राइव, निरंतर तनाव वाइंडिंग और बुद्धिमान नियंत्रण को एकीकृत करती है। इसे कुशल बैग निर्माण के लिए डिज़ाइन किया गया है और यह 260-650 मिमी चौड़ाई वाली विभिन्न सामग्रियों के लिए उपयुक्त है, जिससे उद्यमों को उच्च परिशुद्धता और कम नुकसान वाली स्वचालित उत्पादन प्राप्त करने में मदद मिलती है।

मुख्य लाभ

1. सर्वो ड्राइव, सटीक नियंत्रण

स्वतंत्र मोटर नियंत्रण: शिफ्टिंग डिवाइस और वाइंडिंग डिवाइस क्रमशः सर्वो मोटर्स द्वारा संचालित होते हैं, जिनकी गति सीमा 20-260 मीटर/मिनट होती है, जो सिंक्रोनस त्वरण और मंदी का समर्थन करते हैं ताकि शिफ्टिंग और वाइंडिंग क्रियाओं के बीच निर्बाध संबंध सुनिश्चित हो सके।

निरंतर तनाव वाइंडिंग: सेंटर वाइंडिंग तकनीक में एक सर्वो मोटर + रिड्यूसर लगा होता है, जो वाइंडिंग टॉर्क को लचीले ढंग से समायोजित कर सकता है, जिससे कॉइल सपाट और बिना किसी ढीलेपन के होती है, और निर्माण की गुणवत्ता स्थिर होती है।

उच्च परिशुद्धता विचलन सुधार: सर्वो फोटोइलेक्ट्रिक विचलन सुधार प्रणाली वास्तविक समय में सामग्री की स्थिति की निगरानी करती है, जिसमें त्रुटि ≤±0.2 मिमी होती है, जिससे स्क्रैप दर कम हो जाती है।

2. मॉड्यूलर डिज़ाइन, लचीला अनुकूलन

बहु-विशिष्टता अनुकूलता: मदर रोल व्यास Ф500-1500 मिमी तक समर्थित है, जो विभिन्न आकारों की फिल्मों, बुने हुए बैग और अन्य सामग्रियों के लिए उपयुक्त है।

त्वरित बदलाव: फॉर्मिंग प्लेट और क्लैम्पिंग डिवाइस को जल्दी से समायोजित किया जा सकता है, और छोटे बैचों के अनुकूलन की आवश्यकताओं को पूरा करने के लिए पैरामीटर स्विचिंग 30 मिनट के भीतर पूरी की जा सकती है।

3. बुद्धिमान और कुशल, संचालन में आसान

मानव-मशीन अंतःक्रिया इंटरफ़ेस: स्पीडोमीटर वास्तविक समय में उत्पादन डेटा प्रदर्शित करता है, एक बटन से चालू और बंद किया जा सकता है, स्वचालित खराबी अलार्म की सुविधा है, और मैन्युअल हस्तक्षेप को कम करता है।

कम ऊर्जा खपत वाला संचालन: कुल बिजली खपत केवल 13 किलोवाट है, वायु प्रवाह दर 0.2 घन मीटर/मिनट है, और समग्र ऊर्जा खपत समान उपकरणों की तुलना में 15% कम है।

तकनीकी मापदंडों का संक्षिप्त विवरण

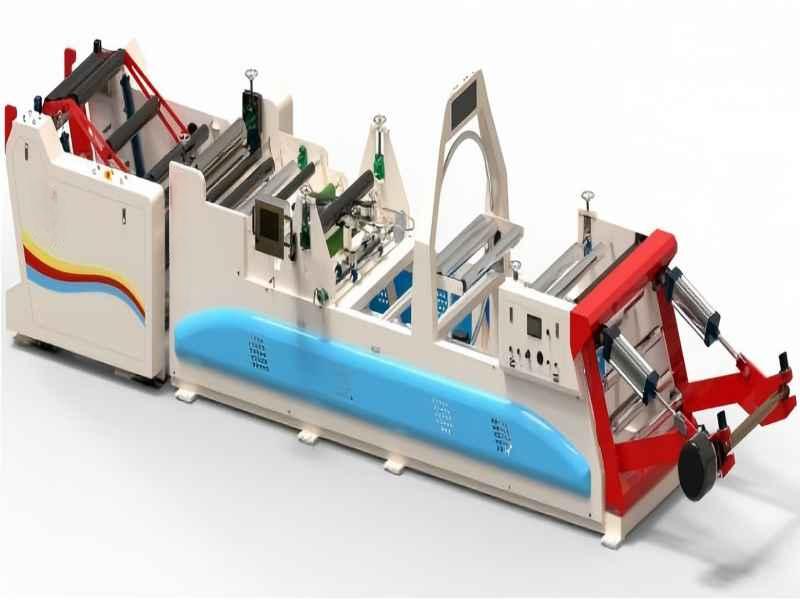

उपकरण संरचना और कोर विन्यास

1. अनवाइंडिंग यूनिट

हाइड्रोलिक शाफ्टलेस फीडिंग: एयर एक्सपेंशन शाफ्ट (3-इंच स्टैंडर्ड) को एक स्वचालित लिफ्टिंग डिवाइस के साथ जोड़ा गया है ताकि बड़े रोल व्यास वाली सामग्रियों को आसानी से संभाला जा सके।

एयर ब्रेक + स्वचालित तनाव: चुंबकीय पाउडर ब्रेक वास्तविक समय में तनाव को समायोजित करता है ताकि सामग्री को बहने या टूटने से रोका जा सके।

2. स्थानांतरण उपकरण

सर्कुलर शिफ्टर + फॉर्मिंग प्लेट: बैग के आकार को सटीक रूप से नियंत्रित करता है, बड़े और छोटे किनारों को डालने की प्रक्रियाओं का समर्थन करता है, और विभिन्न बैग आवश्यकताओं के अनुकूल होता है।

पिंच रोलर डिवाइस: यह सर्वो मोटर द्वारा संचालित होता है ताकि सामग्री स्थानांतरण प्रक्रिया के दौरान खिंचाव या विरूपण न हो।

3. सेंटर वाइंडर

फ्लैटनिंग रोलर + स्विंग डिवाइस: कॉइल के आंतरिक तनाव को दूर करता है और उसे कसकर और समान रूप से रिवाइंड करता है।

3 इंच का एयर एक्सपेंशन शाफ्ट: रोल बदलने की दक्षता में सुधार के लिए तेज़ अनलोडिंग डिज़ाइन।

4. विद्युत प्रणाली

सर्वो ड्राइव + परिवर्तनीय आवृत्ति गति विनियमन: श्नाइडर/पैनासोनिक के मुख्य घटक, स्थिर संचालन, 100,000 घंटे तक का जीवनकाल।

मानक टूल बॉक्स: इसमें सोलनॉइड वाल्व, रिले, फोटोइलेक्ट्रिक स्विच और अन्य नाजुक पुर्जे होते हैं, जिससे रखरखाव आसान होता है।

लागू होने वाले परिदृश्य

लचीली पैकेजिंग उद्योग: खाद्य बैग, शॉपिंग बैग और कचरा बैग की स्वचालित रूप से बनाने और लपेटने की प्रक्रिया।

औद्योगिक पैकेजिंग: निर्माण सामग्री की नमी-रोधी फिल्म और रासायनिक बुने हुए बैगों का कुशल प्रसंस्करण।

अनुकूलित उत्पादन: चिकित्सा बैग और विशेष सामग्री के बैगों का छोटे बैचों में लचीला उत्पादन।

GC650 को क्यों चुनें?

सटीकता और दक्षता साथ-साथ मौजूद हैं: 260 मीटर/मिनट की उच्च गति उत्पादन, ±0.2 मिमी की त्रुटि सटीकता और उत्पादन क्षमता में 30% की वृद्धि।

टिकाऊ: इसके प्रमुख घटक जापान और जर्मनी से आयात किए जाते हैं (सर्वो मोटर, बियरिंग), और इसकी विफलता दर उद्योग मानक से कम है।

चिंता मुक्त बिक्री पश्चात सेवा: गाचन टेक्नोलॉजी पूर्ण तकनीकी प्रशिक्षण, 24 घंटे रिमोट सपोर्ट और स्पेयर पार्ट्स के लिए त्वरित प्रतिक्रिया प्रदान करती है।

GC650 डिस्प्लेसमेंट यूनिट बुद्धिमान नियंत्रण, मॉड्यूलर डिज़ाइन और उत्कृष्ट स्थिरता पर केंद्रित है, जो पैकेजिंग कंपनियों को सामग्री लोडिंग से लेकर तैयार उत्पाद की वाइंडिंग तक का एक संपूर्ण समाधान प्रदान करती है। चाहे बड़े पैमाने पर निरंतर उत्पादन हो या उच्च परिशुद्धता अनुकूलन की आवश्यकता हो, यह उपकरण कुशल और विश्वसनीय प्रदर्शन के साथ बाजार के अवसरों को भुनाने में आपकी मदद कर सकता है।
